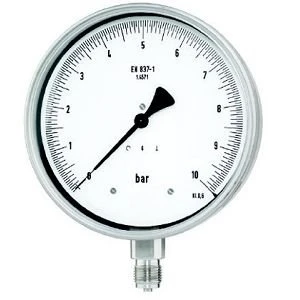

Bourdon rörtrycksmätare
Applicering av Bourdon Tube Pressure Gauge
Vattentillgång
Kemisk bearbetningsanläggning
Jordbruksbevattning
Bil
Marin
Flyg och rymd
VVS
Fördel med Bourdon Tube Pressure Gauge
Låg kostnad
Enkel konstruktion
Hög mätnoggrannhet
Finns i brett sortiment
Använd med kraftiga vibrationer och dynamisk tryckbelastning
Referensstandarder för Bourdon Tube Pressure Gauge
ANSI B40.1
EN837
Driftsledare för Bourdon Tube Pressure Gauge
 | Denna tryckmätare är fäst vid en rörledning vid inloppsröret (A). Inloppsröret hålls på plats av muffblocket (B), Trycket strömmar in i den stationära änden av Bourdon-röret (C). Trycket fördelas genom det C-formade Bourdon-röret (D). Som ett resultat av detta tryck rätas C-formen ut. En pivot och pivot tapp (E) förbinder riktningsrörelsen med sektordrevet (F) vid den rörliga änden av Bourdon-röret. På grund av utväxlingssystemet förstärks rörelsen vid den rörliga änden av Bourdon-röret så att en mycket liten tryckförändring resulterar i en avsevärd rörelse av indikatornålen (G). I allmänhet rör sig indikatorn från vänster till höger i en cirkulär bana över en kalibrerad skala. En minskning av trycket kommer att resultera i att Bourdon-röret återgår till sitt ursprungliga läge. |
Kategori av Bourdon rörtryckmätare
Standard torrtrycksmätare
Standard torrtrycksmätare är lämplig för att mäta trycket av vätska, gas, ånga eller vakuum som är icke-kristalloida och icke-konkretionära, och som inte har någon explosionsrisk och inte eroderar stål och kopparlegeringar.
Nominell storlek | 1.5" (40), 2" (50), 2.5" (63), 3.5" (80), 4" (100), 6" (150) |
|
Tryckområde | {{0}}—0 till 24bar, 0–1000bar | |
Noggrannhet | ±1 procent ,±1,6 procent ,±2,5 procent | |
Arbetstemp. | -20 grad --70 grad | |
Fall | Rostfritt stål, stål, plast | |
Bourdon-rör | Fosforbrons | |
Förbindelse | Mässing eller rostfritt stål |
|
Rörelse | Mässing eller rostfritt stål | |
Ringa | Aluminium, svart | |
Fönster | Glas eller plast | |
Tråd | 1/8", 1/4", 3/8", 1/2" PT BSP NPT | |
Förbindelse | 1/2", 3/8", 1/4", 1/8" BSP NPT PT |
Vätskefylld tryckmätare
Vätskefylld tryckmätare är fylld med dämpande vätska med god prestanda av stötsäker, den är lämplig för platser där trycket på mediet ändras intensivt och tryckchock förekommer eller trycket släpps plötsligt, den kan mäta gasen och vätskan, ect.
Nominell storlek | 1.5" (40), 2" (50), 2.5" (63), 3.5" (80), 4" (100), 6" (150) |
|
Tryckområde | {{0}}—0stapel, 0–1000bar | |
Noggrannhet | ±1 procent ,±1,6 procent ,±2,5 procent | |
Arbetstemp. | -20 grad --70 grad | |
Fall | Rostfritt stål | |
Ringa | Rostfritt stål, bajonetttyp eller krusad typ | |
Bourdon-rör | Fosforbrons eller rostfritt stål | |
Förbindelse | Mässing eller rostfritt stål | |
Rörelse | Mässing eller rostfritt stål |
|
Ringa | Aluminium, svart | |
Fönster | Glas eller plast | |
Tråd | 1/8", 1/4", 3/8", 1/2" PT BSP NPT | |
Förbindelse | 1/2", 3/8", 1/4", 1/8" BSP NPT PT | |
Fylla | Glycerin (standard) | |
Packning/påfyllningslock | Neopren eller Silica Gel |
Tryckmätare i rostfritt stål
Tryckmätare i rostfritt stål är lämplig för att mäta trycket på vätska, gas och stam eller vakuum, som är icke-kristalloida och icke-konkretionära, och som inte har någon explosionsrisk och inte eroderar stål.
Nominell storlek | 1.5" (40), 2" (50), 2.5" (63), 3.5" (80), 4" (100), 6" (150) |
|
Tryckområde | {{0}}—0stapel, 0–1000bar | |
Noggrannhet | ±1 procent ,±1,6 procent ,±2,5 procent | |
Arbetstemp. | -20 grad --70 grad | |
Fall | Rostfritt stål med tryckventil | |
Ringa | Rostfritt stål, bajonetttyp | |
Bourdon-rör | Rostfritt stål | |
Förbindelse | Rostfritt stål | |
Rörelse | Rostfritt stål |
|
Ringa | Aluminium, svart | |
Fönster | Glas | |
Tråd | 1/8", 1/4", 3/8", 1/2" PT BSP NPT | |
Förbindelse | 1/2", 3/8", 1/4", 1/8" BSP NPT PT | |
Fylla | Glycerin (standard) | |
Packning/påfyllningslock | Neopren eller Silica Gel |
